>> 下地厚・取付部材によるねじの選定 >> ドリルねじの正しい使い方
>> リーマー付ドリルねじのねじこみについて
| ドリルアンドドライブ | 先端にドリル刃を持つため、１.２㎜以上の鋼板に 穴あけ・ねじ立て・締め付けを一度に行えます |
||
|---|---|---|---|
| 下地厚 | 取付部材 | 頭部 | 写真 |
| 1.6㎜～3.2㎜ | 石膏ボード | ラッパ頭 |  |
| ケイカル板 | フレキ頭 |  |
|
| 薄鋼板 | なべ頭 |  |
|
| 六角頭 |  |
||
| シンワッシャー頭 |  |
||
| 座ぐり穴付金物 | 皿頭 |  |
|
| 木質ボード（パーティクルボード MDF） | リーマ付フレキ頭 |  |
|
| サイディングボード | |||
| 構造用合板 | |||
| 壁などの薄鋼板 | なべ頭シーリング |  |
|
| 屋根などのカラー鋼板 | 六角頭シーリング |  |
|
| 耐酸被膜鋼板 | ステンレスキャップ |  |
|
| カラー鋼板 | ステンレスキャップ | ||
| 薄鋼板（スレート屋根材） | 山座 カバールーフ |  |
|
| 曲座 カバールーフ |  |
||
| 4.5㎜～6㎜ | 薄鋼板 | 六角頭 |  |
| カラー鋼板 | |||
| 耐酸被膜鋼板 | |||
| ボードスクリュー | 石膏ボードなどのボード類を 薄鋼板に下穴なしで接合する際に用いられます |
||
|---|---|---|---|
| 下地厚 | 取付部材 | 頭部 | 写真 |
| 1㎜以下 | 石膏ボード | ラッパ頭 |  |
| 石膏ボード（化粧板） | ラッパ頭（カラー白） |  |
|
| ケイカル板 | フレキ頭 |  |
|
| ケイカル板 | シンワッシャー |  |
|
| 木毛板 | なべ頭 |  |
|
| コースねじ | 木下地に様々な取付部材を接合します | ||
|---|---|---|---|
| 下地 | 取付部材 | 頭部 | 写真 |
| 木材 | 木材 |
ラッパ頭 |  |
| フレキ頭 |  |
||
| 石膏ボード | ラッパ頭 |  |
|
| ケイカル板 | フレキ頭 |  |
|
| 特殊品 | 特殊な部材・使用方法の為に設計した 専用ねじです |
||
|---|---|---|---|
| 締結材 | 品名 | 写真 | |
| 石膏ボード同士の接合（仮止め） | ラミネートYG |  |
|
| ランナーとスタッドの締結 | フレミングスクリュー |  |
|
| ランナーもしくはライトゲージとスタッド | フレミングドリル |  |
|
| スパンドレル・野縁 | フレミングウェハー |  |
|
| フレミングウェハードリル |  |
||
| 薄板の締結 | クリップビス |  |
|
| 鋼製根太 | フローリング | フローリングスクリュー |  |

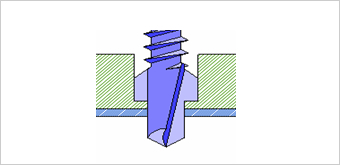

ドリル部が下地鋼板を突き抜け時、ねじ部が上部鋼板にかかると、取り付け部材が浮き上がったり、ねじ先端が焼付きます。
ドリル部が下地鋼板を突き抜けた時、ねじが上部鋼板にかからないため浮き上がりが発生しません。
下地鋼板の穴あけ時、ボードにねじ山がかかっているため、ボードの浮き上がりが発生します。
リーマーでねじ外径より大きな穴をあけ、下地鋼板突き抜け時にリーマーが飛散します。
同じ荷重のままねじ込みを続けると、リーマーに衝撃が当たらないため、リーマが取れません。
リーマーの穴明け性能は低いため、ねじ込みに力がかかります。
また、リーマーがＣ型鋼を貫通しバカ穴をあけてしまいます。
リーマがＣ型鋼にあたる直前に、少し強く荷重を加えます。
リーマに衝撃をあたえることでリーマーが取れて、楽に取り付けることができます。
Ｃ型鋼にねじが立つため、バカ穴ができません。
